1.主要功能
1.1基本監測指標： 電網頻率、三相基波電壓、電流有效值，基波有功功率、無功功率、功率因數、相位等；電壓偏差、頻率偏差、三相電壓不平衡度、三相電流不平衡度、負序電壓、電流；諧波（2～50次）：包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位。
1.2**監測指標： 間諧波、電壓波動、閃變，電壓驟升、驟降、短時中斷、暫時過電壓、瞬態過電壓。
1.3顯示功能： 裝置面板上帶有大屏幕LCD顯示器，實時顯示電能質量監測指標的數據。
1.4設置功能：可對裝置基本參數、越限參數進行設置、修改和查看，并設有密碼保護。
1.5記錄存儲功能：裝置內置SD卡（容量可選）可對基本監測指標和**監測指標實時保存，保存時間可設置，實時數據在裝置上*長保存時間為半年，之后按“先進先出”原則更新。
1.6統計功能：裝置具有對主要監測指標的在線統計功能，可統計一個時間段內監測指標的*大值、*小值、平均值、95％概率大值等。
1.7通訊功能：裝置提供多種通訊接口方式，實現監測數據的實時傳輸或定時提取存儲記錄，可通過工業以太網接口與遠方電能質量管理中心通訊，也可通過RS232C/RS485接口，以GPRS方式（定制）與遠方通訊。
1.8網絡對時功能：監測裝置具備網絡對時功能。可保持與遠方管理中心的時鐘一致。
1.9事件觸發錄波功能：可根據客戶要求設定事件觸發條件（手動或自動），記錄事件觸發前、后實時數據并保存，并保存有事件日志以供查詢。
2.技術指標
2.1基波電壓誤差：±0.2%
  電壓偏差誤差：±0.2%
2.2基波電流誤差：±0.5%
2.3頻率偏差誤差：±0.01Hz
  頻率測量范圍：45Hz～55Hz
2.4三相不平衡度：電壓不平衡度**誤差0.2%
  電流不平衡度**誤差1％
  電壓、電流各序分量0.5%
2.5電壓波動測量誤差： ±5%
  閃變測量誤差：  ±5%
2.6諧波準確度：A級
2.7間諧波：A級
3.電氣性能指標
3.1工作電源
  交流：220V±10% ；50Hz±0.5Hz；諧波畸變率不大于15％
  或直流：220V±10%，紋波系數不大于5%
3.2電流信號輸入
  輸入方式：電流互感器輸入；
  額定值In：5A/1A；
  測量范圍：AC 10mA～6A；（1A儀器：10mA～1.2A）
  功率消耗：不大于0.5VA/路；
  過載能力：1.2In 連續工作；
           2In 允許1s。
3.3電壓信號輸入
  輸入方式：電壓互感器輸入；
  額定值Un：57.7V/100V；
  測量范圍：AC 0.5V～120V；
  功率消耗：不大于0.5VA/路；
  過載能力：1.3Un 連續工作；
   1.4 Un 允許1s。
  輸入阻抗：大于100kΩ。
3.4開關量輸入
  工作電壓： AC220V/DC30V；
  輸入方式：空接點或有源接點；
  隔離方式：光電隔離，隔離電壓2500V。

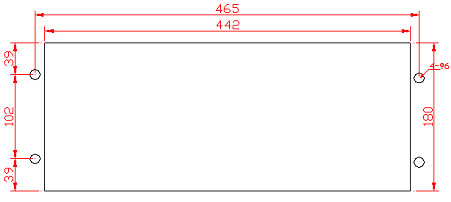

4.安裝開孔圖
